Привязные аэростаты наблюдения, связи и объектовой защиты
Высотная платформа для ретрансляторов, камер, тепловизоров, антенн и радиооборудования. Гибрид гелиевого шара и воздушного змея, сочетающий подъёмную силу гелия и крыла.
Назначение:
Объектовая противодроновая защита
Тросовые завесы и сети «Последний Рубеж» для суши и моря.
Наблюдение
Видео и ИК мониторинг.
Связь
Узлы сетей 4G, 5G, MESH и MANET, оборудование LoRa.
«Гелиоплан» — привязной аэростат гелиевый (ПАГ), сочетающий гелиевую оболочку и крыло. Предназначен для подъёма оборудования наблюдения, связи, ретрансляции и объектовой защиты.
Устройство и принцип работы
Гелий в оболочке обеспечивает подъёмную силу без ветра. При ветре крыло работает как воздушный змей и создаёт дополнительную подъёмную силу.
Аэростат соединён привязью с наземной или морской станцией. Лебёдка служит для подъёма, удержания и спуска. Состав оборудования подбирается по назначению комплекса.

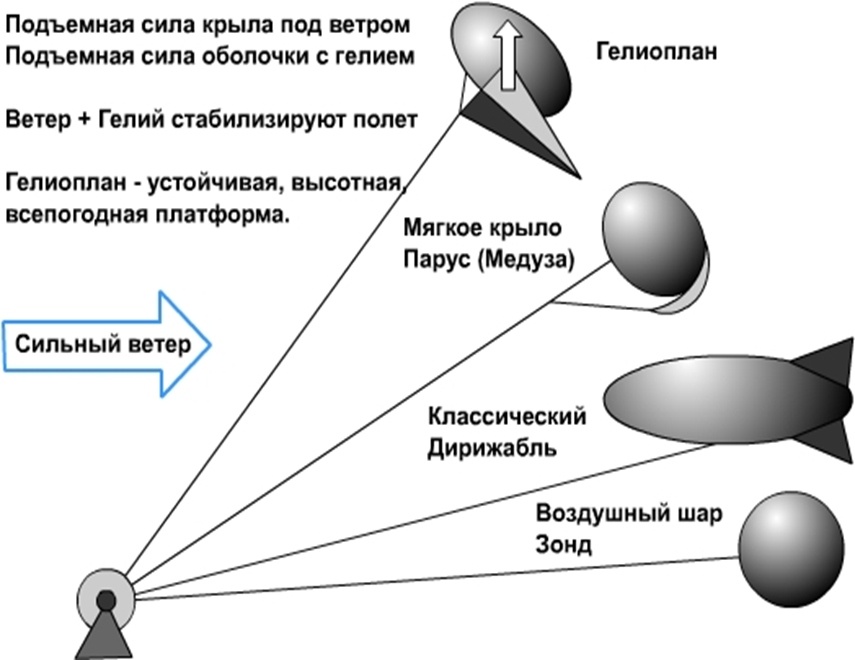

Преимущества
В отличие от шара без крыла, Гелиоплан использует два источника подъёмной силы: гелий и воздушный поток. Крыло помогает поддерживать высоту при ветре.
В отличие от обычного воздушного змея, Гелиоплан не зависит только от ветра: подъёмную силу создаёт также гелий в оболочке.
Назначение
«Последний Рубеж» Объектовая противодроновая защита: тросовые завесы и сети для суши и моря.
Наблюдение: видео и ИК (тепловизор) мониторинг.
Связь: узлы сетей 4G, 5G, MESH и MANET, оборудование LoRa.
Ретрансляция: широкополосные радиоканалы передачи данных.
Типоразмерный ряд
Число в обозначении ПАГ соответствует объёму оболочки в кубических метрах.
Модель
Объём, м³
Диаметр оболочки, м
Длина аэростата, м
Макс. полезная нагрузка*, кг
ПАГ-3
3
2,29
3,44
1
ПАГ-6
6
2,29
3,44
2,5
ПАГ-12
12
3,44
5,16
5
ПАГ-18
18
3,44
5,16
8
ПАГ-32
32
4,58
6,87
12
ПАГ-72
72
5,73
8,60
25
ПАГ-120
120
6,88
10,32
55
ПАГ-180
180
8,02
12,03
70
ПАГ-250
250
9,17
13,76
115
* масса полезной нагрузки указана ориентировочно. Зависит от назначенной высоты подъема.
Типоразмер подбирается по назначению, массе полезной нагрузки и расчётной высоте подъёма.

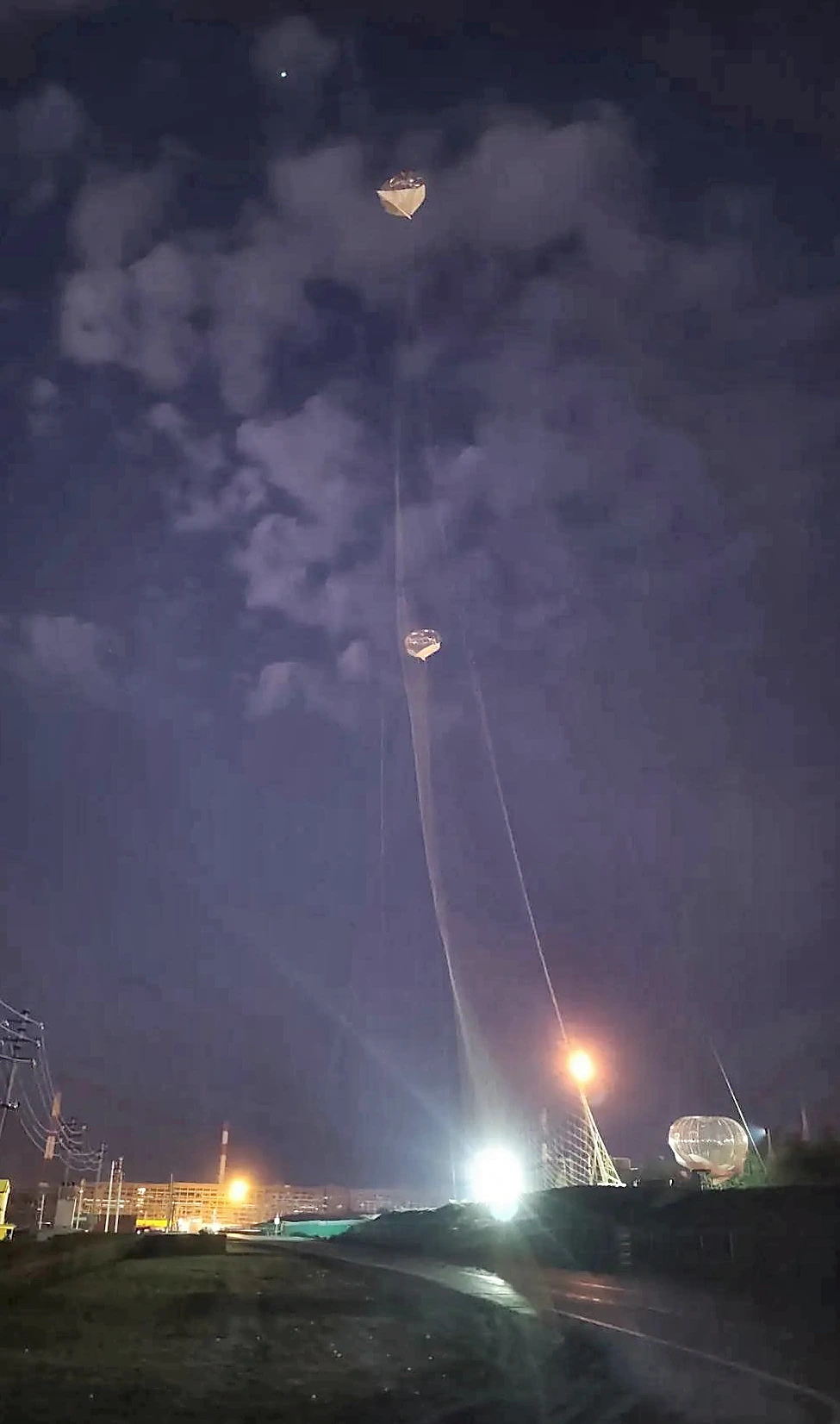

Объектовая противодроновая защита: тросовые завесы и сети на базе аэростатов «Гелиоплан» наземного и морского исполнения.
Назначение и принцип работы

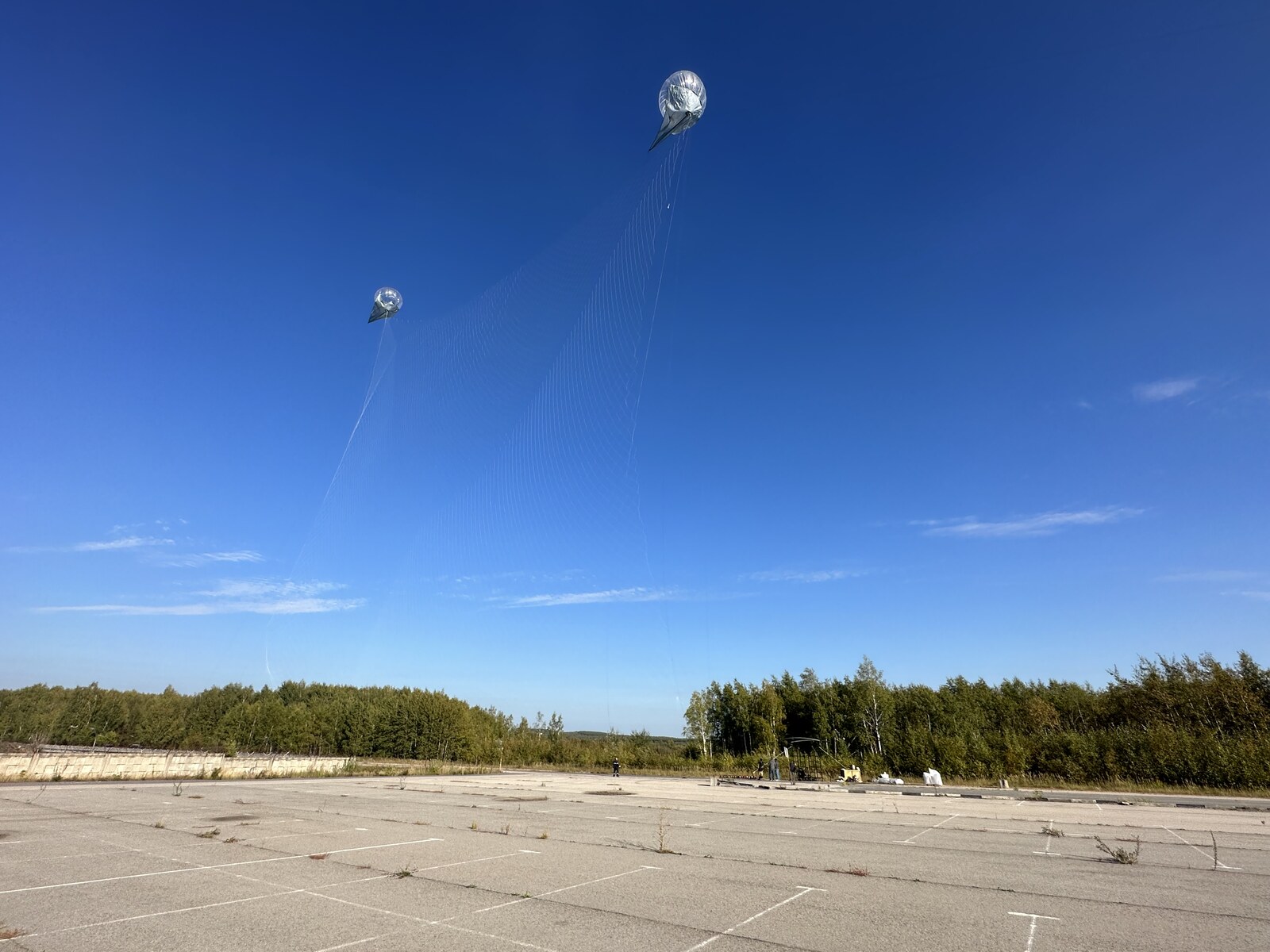

«Последний Рубеж» предназначен для создания физических препятствий для БПЛА самолетного типа на подступах к защищаемому объекту. Привязные аэростаты «Гелиоплан» поднимают и поддерживают тросовые завесы и сети, дополняя общую систему защиты территории.
Количество аэростатов, расчётная высота подъёма и протяжённость завесы подбираются под задачу. Предусмотрены наземное и морское исполнения.
Наземное исполнение предназначено для промышленных площадок и других объектов на суше. Аэростаты удерживаются наземными станциями с лебёдками и креплениями. Тросовые завесы и сети размещаются по согласованной схеме защиты объекта.
Для моря
Морское исполнение предназначено для размещения завес на акватории у береговых и морских объектов. Аэростаты устанавливаются на плавучих станциях с якорными системами. Комплекс включает средства берегового обслуживания.
Состав комплекса
Аэростатная часть
Привязные аэростаты гелиевые «Гелиоплан» ПАГ-120, ПАГ-180 и ПАГ-250.

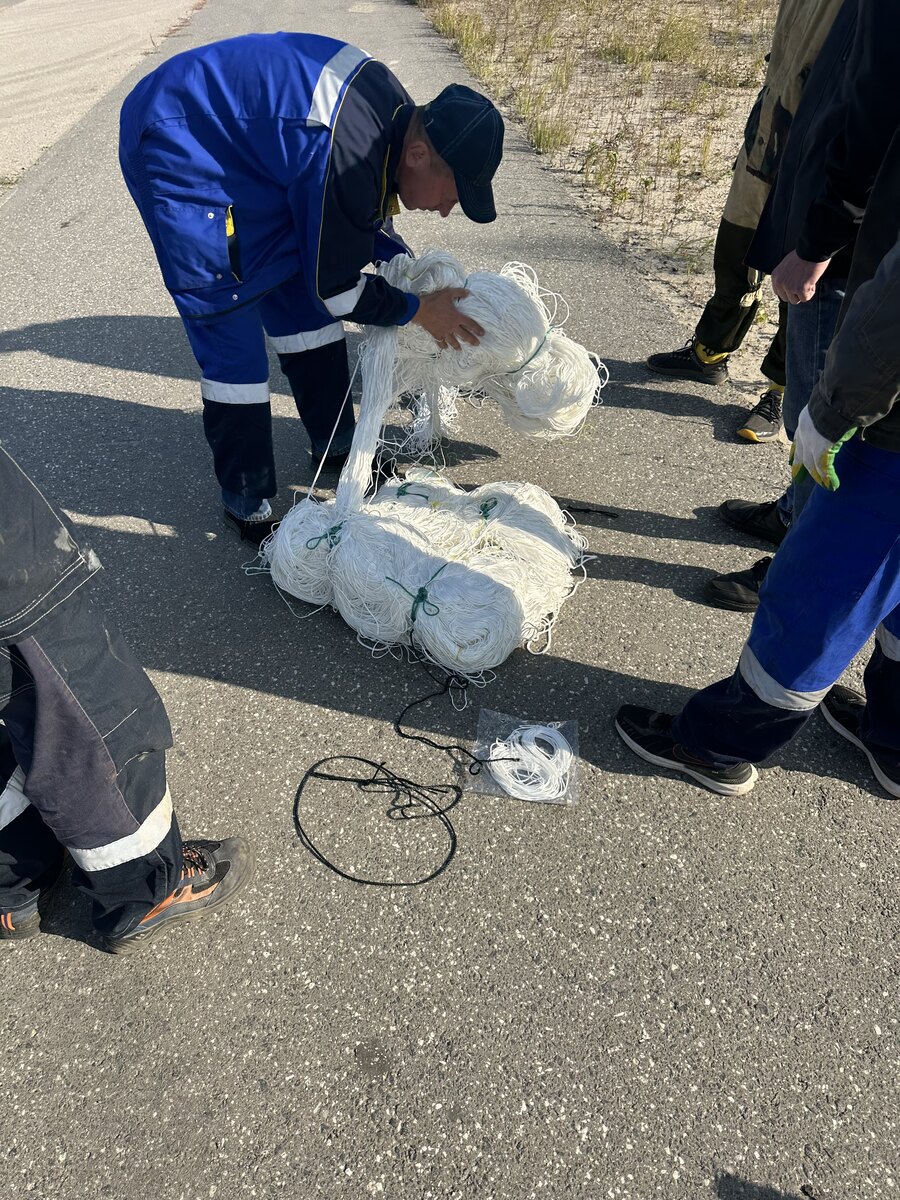

Завеса
Тросовые системы и сети, привязи и соединительные элементы.
Ширина фронта
До 120 м.
Расчётная высота подъёма
От 100 до 250 м.
Станции удержания
Наземные станции или морские платформы с лебёдками и креплениями.
Обслуживание
Газгольдеры и оборудование для заполнения оболочек, перекачки и хранения гелия.
Комплектация определяется задачей и условиями размещения. Предусмотрено обучение операторов привязных аэростатов.
Линейка аэростатов

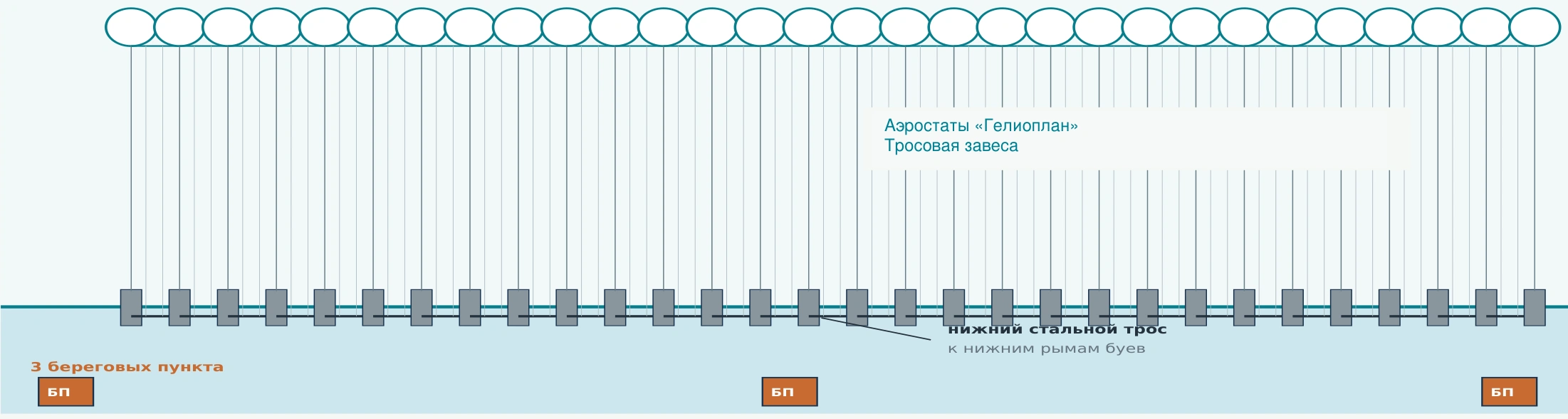

Для создания протяжённого рубежа возможна установка нескольких аэростатов «Гелиоплан» в линию. Аэростаты поддерживают последовательные секции тросовой завесы или сети, образуя единую систему заграждения.
Размещение по схеме «гребёнки» применяется для охраны портовой инфраструктуры со стороны моря. Аналогичные линейки аэростатов устанавливаются на берегу на стационарных посадочных платформах. Количество аэростатов и общая протяжённость линии определяются задачей и схемой защиты объекта.

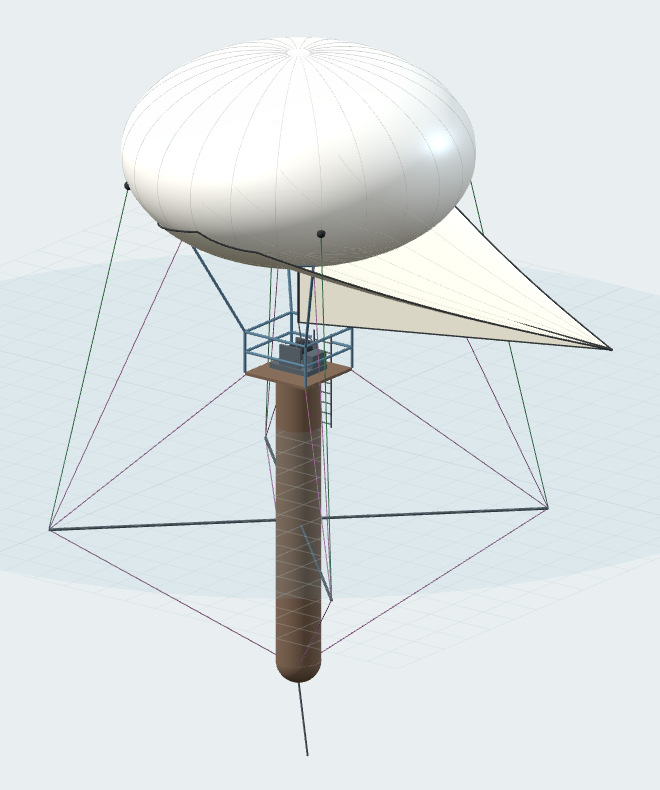

Морская платформа: спар-буй
Спар-буй служит плавучей станцией для привязного аэростата «Гелиоплан». Вертикальный корпус с балластом обеспечивает остойчивость, а верхняя площадка предназначена для размещения лебёдки и обслуживания оборудования.
Причальное устройство в форме подковы позволяет разместить и зафиксировать аэростат при обслуживании. Якорная система удерживает платформу в заданном районе.

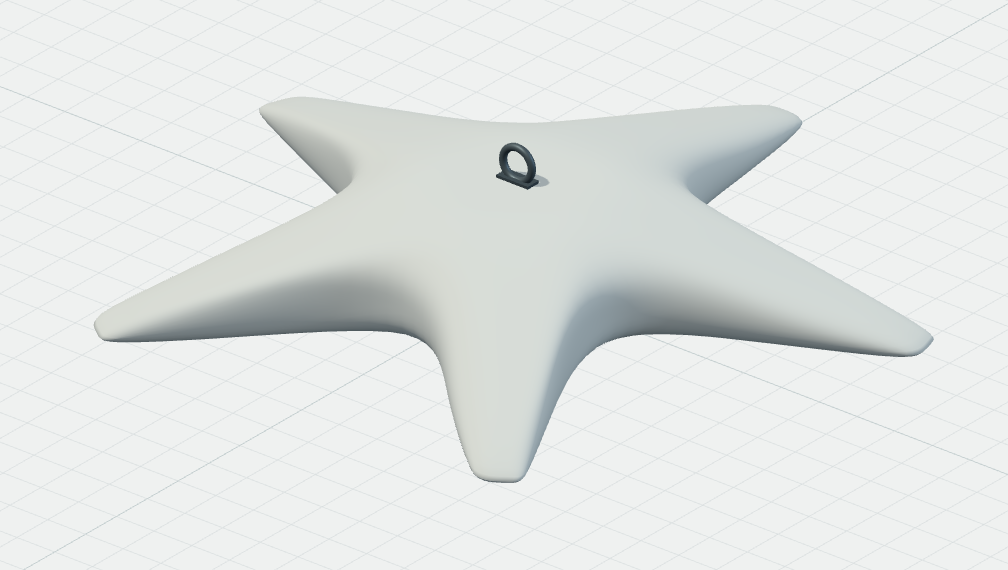

Донный якорь «Звезда»
«Звезда» представляет собой бетонный якорь в мягкой формообразующей оболочке. Оболочка заполняется бетонной смесью по месту установки, поэтому готовый многотонный массив не требуется перевозить к объекту.
Оболочка служит несъёмной опалубкой и задаёт пятилучевую форму якоря. Заполнение производится с поверхности (с судна или с причала) через заливной рукав.
Компактная транспортировка
Оболочка доставляется в сложенном виде и занимает минимальный объём.
Заполнение на месте
Бетонный массив формируется непосредственно на дне, что сокращает потребность в тяжёлой грузоподъёмной технике.
Удержание на грунте
Масса якоря, пятилучевая форма и грунтозацепы на подошве препятствуют смещению. Грунт между лучами создаёт дополнительное сопротивление.
Внутреннее армирование
Стальные тросы вдоль лучей и поперечные арматурные элементы связывают конструкцию с центральным силовым узлом.
Крепление платформы
Центральный рым предназначен для присоединения якорной линии.
Исполнение под задачу
Объём, размеры и армирование подбираются с учётом нагрузок и характеристик грунта.
Фото
Подбор комплекса
Для подготовки предложения укажите расположение объекта, требуемую протяжённость завесы и наземное или морское исполнение. Подберём аэростаты, станции удержания и оборудование для обслуживания.
Для приёма, хранения гелия и заполнения Гелиопланов
Газгольдеры позволяют быстро заполнить оболочку аэростата, принять гелий при сворачивании Гелиоплана и сохранить его для повторного применения. Используются при обслуживании, ремонте и временном прекращении эксплуатации аэростатного комплекса.

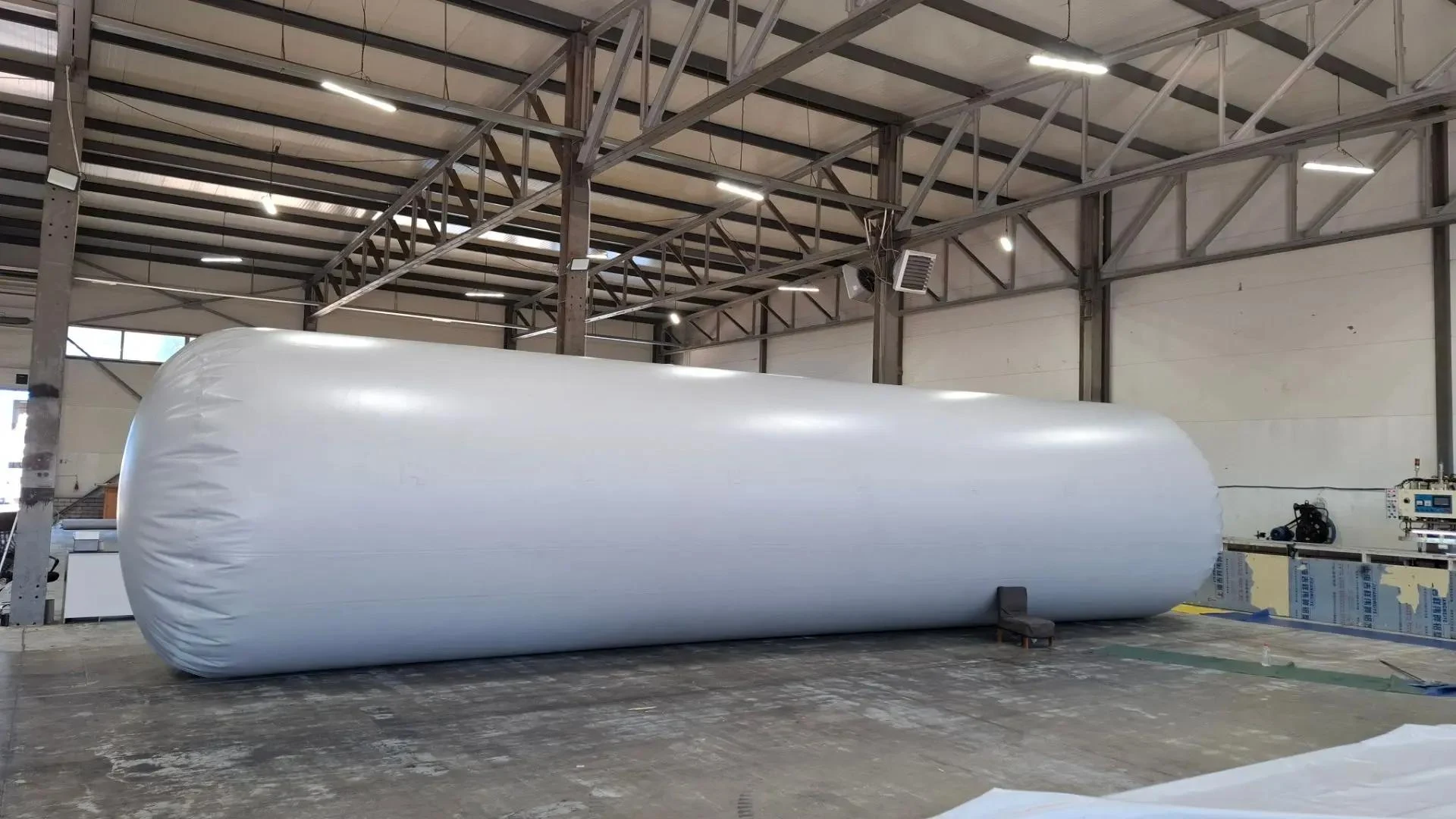

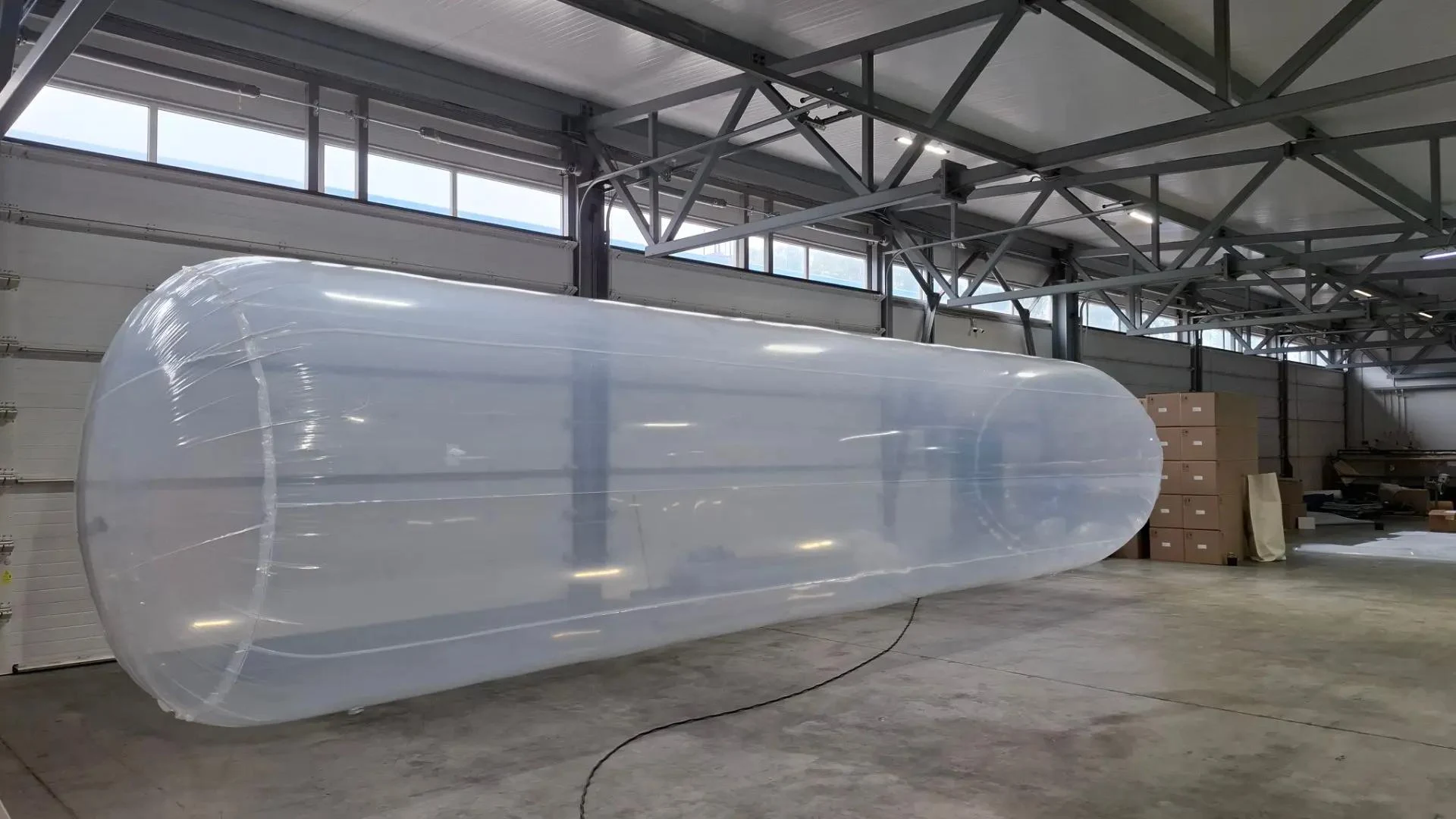

Газгольдер состоит из наружной защитной оболочки и внутреннего вакуум-прочного барьерного вкладыша с EVOH-слоем. Вкладыш обеспечивает хранение гелия без потерь до одного года.
Механически прочная и устойчивая к любой погоде внешняя оболочка позволяет хранить газгольдер на открытом воздухе. Для крепления к грунту газгольдер снабжён стропами.
Преимущества
Быстрое заполнение
Подача гелия воздуходувкой из газгольдера сокращает время наполнения оболочки аэростата до 10 раз.
Повторное использование гелия
Газ быстро перекачивается из оболочки аэростата в газгольдер без стравливания в атмосферу. После хранения он используется для повторного заполнения Гелиоплана.
Хранение между применениями
Внутренний барьерный вкладыш сохраняет гелий, а наружная оболочка защищает его от механических воздействий и погодных условий.
Перемещение и транспортировка

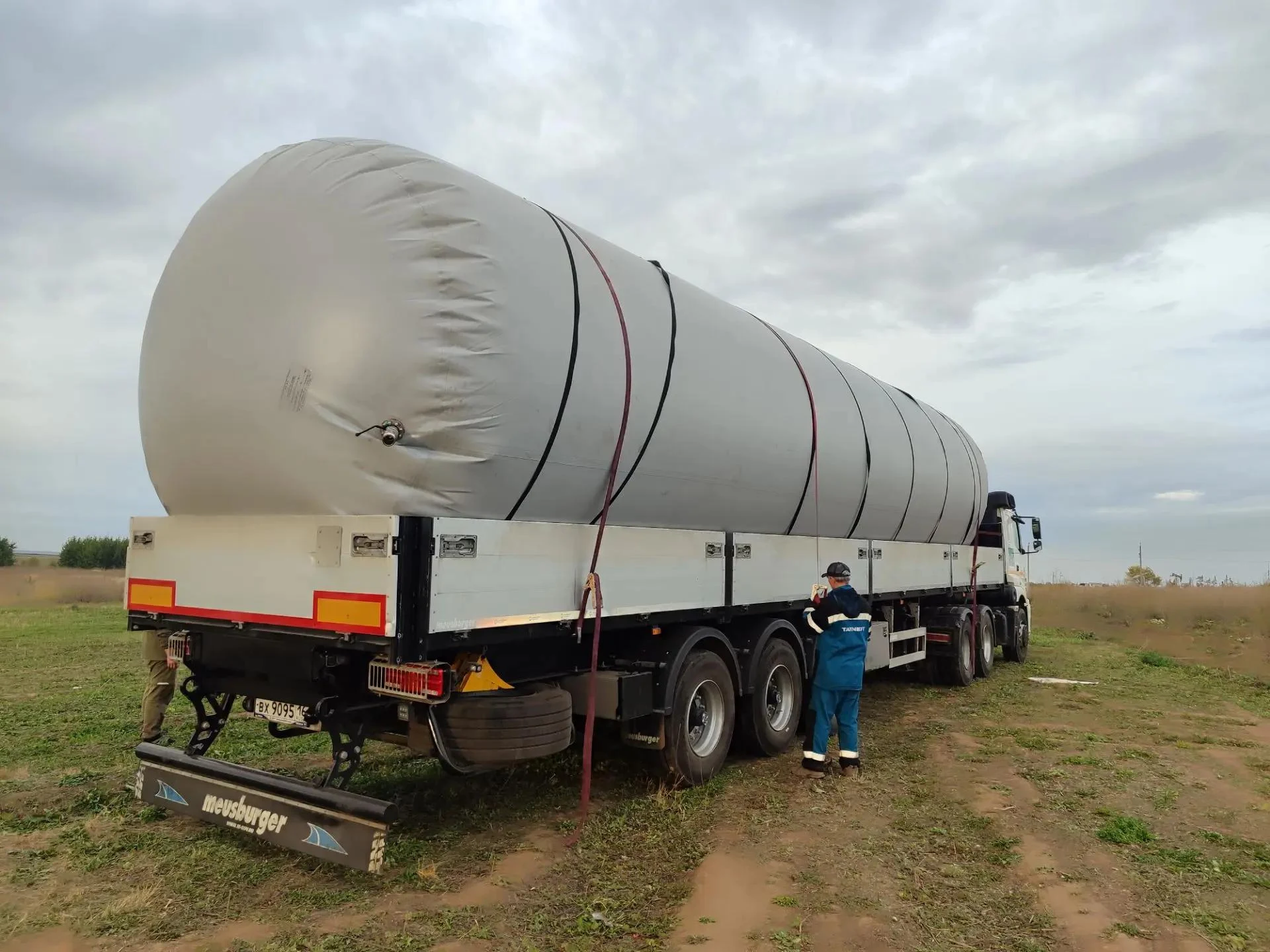

Газгольдеры, заполненные гелием, можно переносить вручную. Также предусмотрена их транспортировка на автомобильной платформе.
Форма газгольдеров
Газгольдеры объёмом 3 и 6 м³ имеют форму квадратной подушки из верхнего и нижнего полотен оболочки, сваренных по периметру. Модели объёмом 32, 85 и 105 м³ имеют цилиндрическую форму.
Размерный ряд
Обозначение
Объём, м³
Форма
Габариты, м
Диаметр отвода, мм
ПЭР-3Г
3
Квадратная подушка
2,5 × 2,5 × 0,9
35
ПЭР-6Г
6
Квадратная подушка
3,2 × 3,2 × 1,1
35
ПЭР-32Г
32
Цилиндрическая
Ø2,4 × 7,1
50
ПЭР-85Г
85
Цилиндрическая
Ø3,0 × 12,0
50 или 75
ПЭР-105Г
105
Цилиндрическая
До Ø3,3 × 13,0
75
Для подушек габариты указаны как длина × ширина × высота, для цилиндров: диаметр × длина. Возможно применение нескольких газгольдеров для приёма и хранения необходимого объёма гелия.
Комплектация
Газгольдер
Наружная защитная оболочка, внутренний барьерный вкладыш и крепёжные стропы.
Отвод
Диаметром 35, 50 или 75 мм в зависимости от модели.
Быстроразъёмное соединение
Камлок-муфта с ответной частью и крышкой.
Рукав
Напорно-всасывающий ПВХ.
Запорная арматура
Шаровые краны.
Соединительные элементы
Штуцеры и силовые хомуты.
Перекачивающее оборудование
Вихревая воздуходувка для заполнения оболочки аэростата и обратной перекачки гелия в газгольдер.
Подбор газгольдера
Объём газгольдеров и комплект перекачивающего оборудования подбираются под типоразмер Гелиоплана и задачи комплекса. Длина рукавов и состав соединительной арматуры определяются выбранной комплектацией.
Для подготовки, подъёма и обслуживания Гелиопланов

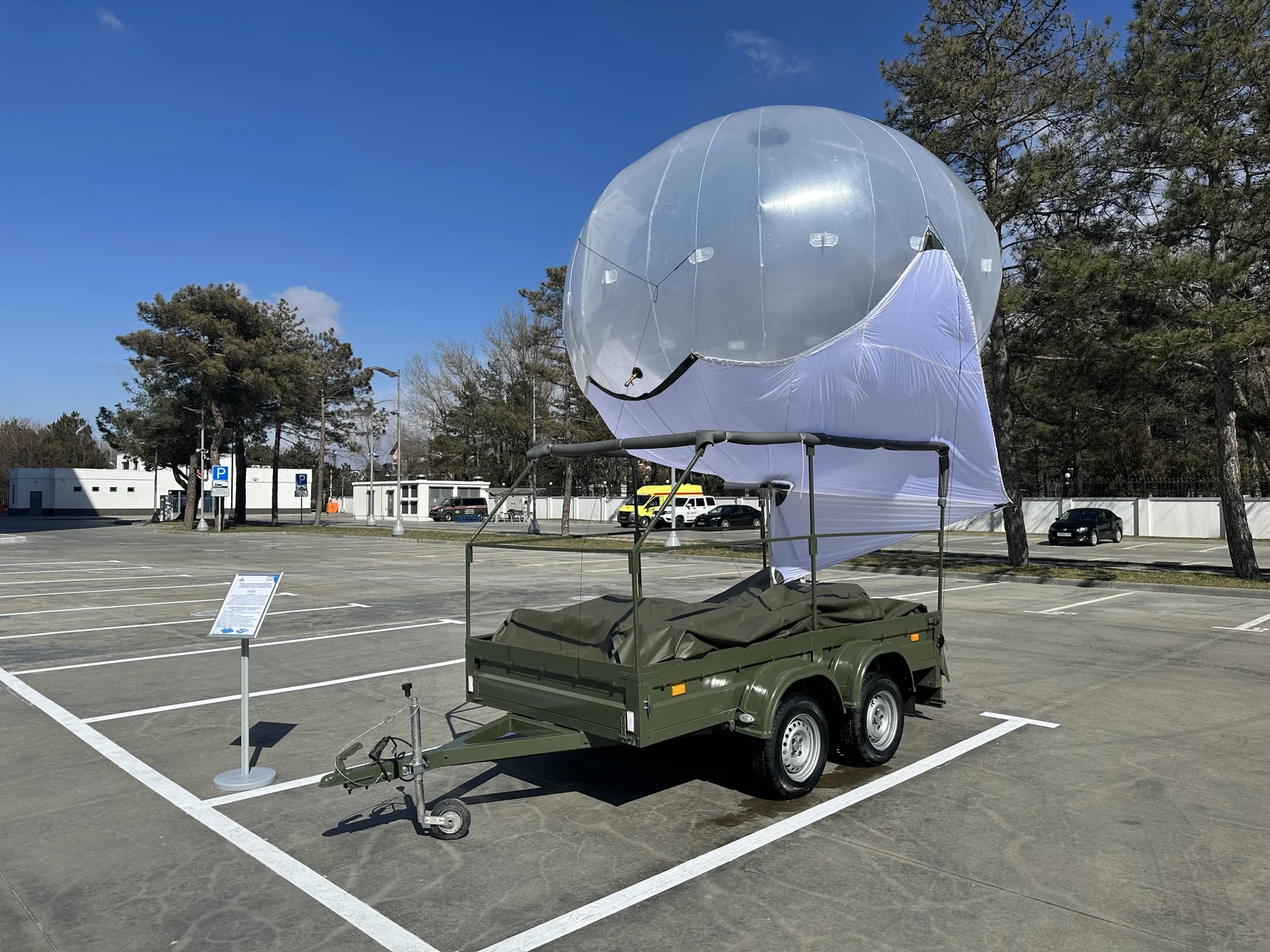

Наземное оборудование обеспечивает подготовку, подъём, удержание, спуск и обслуживание аэростата. Комплектация подбирается под типоразмер Гелиоплана, его назначение и условия размещения комплекса.
По согласованию с заказчиком поставляется кабель-трос, высоковольтный трансформатор и бортовой преобразователь для подачи питания бортовому оборудованию.
По согласованию с заказчиком аэростат снабжается бортовой метеостанцией с радиоканалом передачи данных.

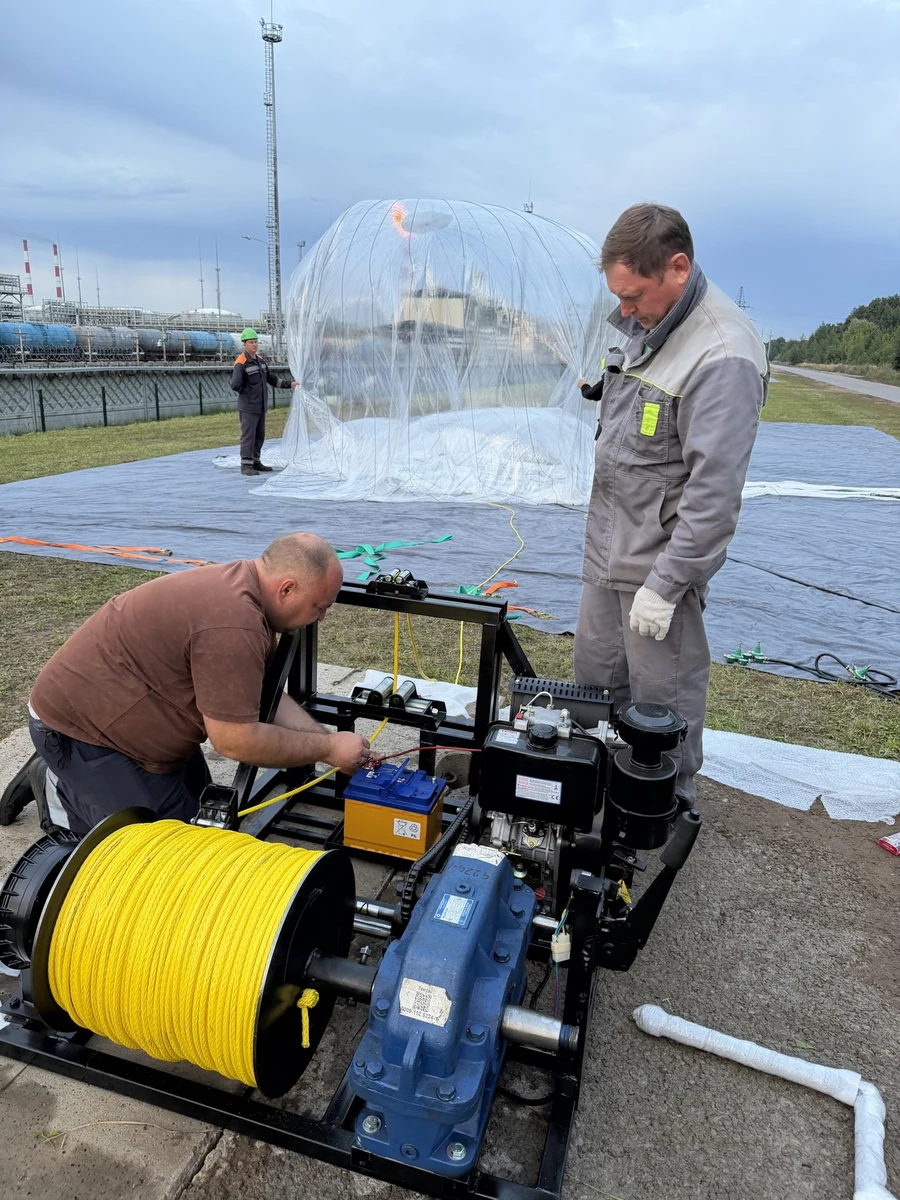

Лебёдка управляет выпуском и выборкой привязного троса при подъёме и спуске аэростата. Для Гелиопланов применяются ручные и приводные лебёдки.
Приводные лебедки включают в свой состав двигатель (ДВС или электрический), редуктор, катушку с тросом, винтовой тросоукладчик, тормозную систему.
Дополнительно, лебедка снабжается электронным счетчиком длины троса и тензодатчиком натяжения троса.
Комплектация
Лебёдка
Расчётная высота подъёма
«Гелиоплан» ПАГ-3 Видео
Ручная
До 500 м
«Гелиоплан» ПАГ-6 Мультиспектр
Электрическая, 12 В
До 1000 м
Другие комплектации
Подбирается под комплекс
По проекту
Мультиспектр: видеокамера и тепловизор. Параметры лебёдки и запас троса подбираются под конкретную комплектацию аэростата.
Причальные устройства

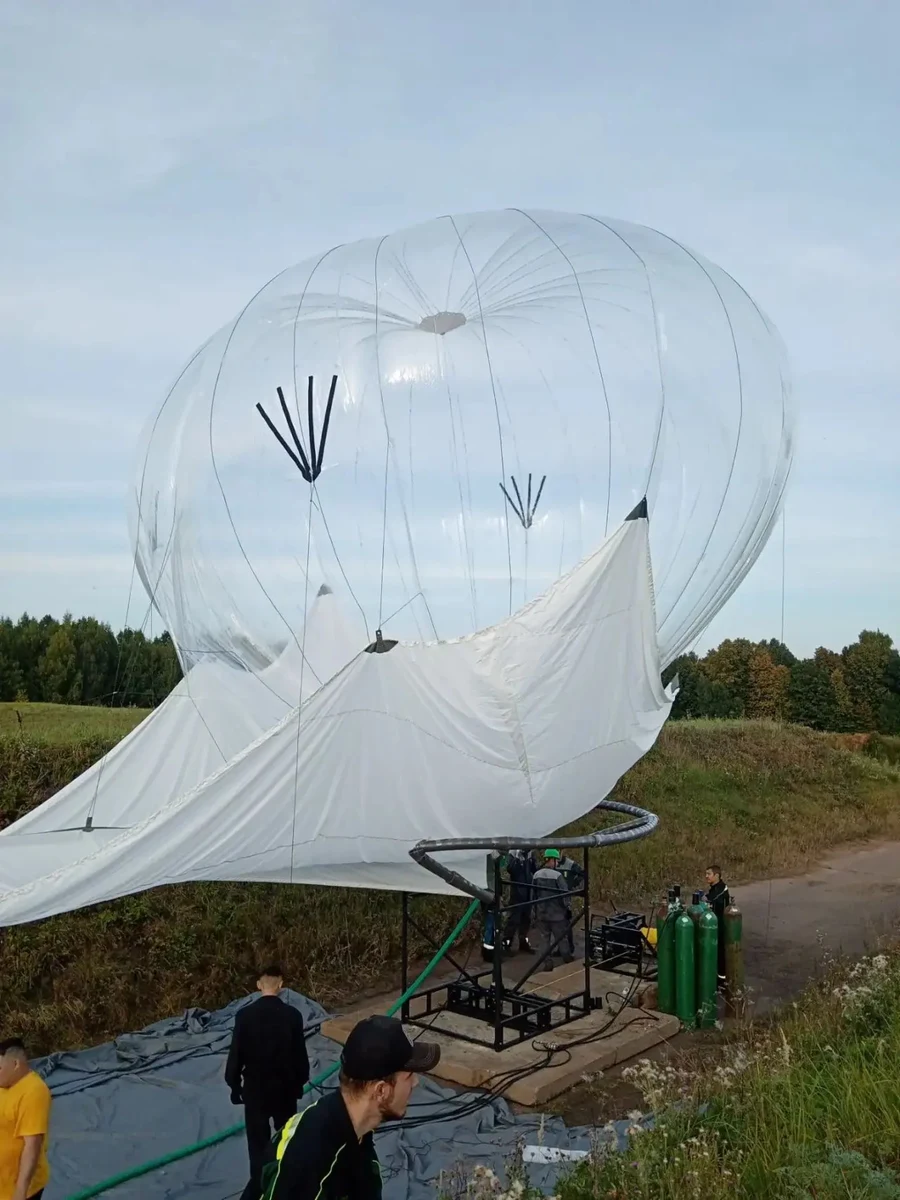

Причальное устройство служит для размещения и фиксации Гелиоплана на земле при подготовке к подъёму и обслуживании. Для крупных аэростатов применяется причал в форме подковы.
Размеры причала, расположение креплений и способ установки определяются типоразмером аэростата и особенностями площадки.
Привязная система
Привязной трос соединяет аэростат с наземной станцией. В состав системы входят трос, соединительные узлы и крепления; для причаливания и обслуживания используются швартовочные стропы.
Длина и характеристики троса, а также способ закрепления станции подбираются под комплектацию Гелиоплана и место установки.
Оборудование для работы с гелием
Газовое оборудование предназначено для заполнения оболочки аэростата, обратной перекачки гелия и его хранения между применениями. Состав комплекта зависит от объёма оболочки и принятой схемы обслуживания.
Принимают гелий из оболочки аэростата и сохраняют его для повторного заполнения. Типоразмеры и устройство представлены на отдельной странице «Газгольдеры».
Перекачивающее оборудование
Вихревая воздуходувка, напорно-всасывающие ПВХ-рукава, камлок-муфты, шаровые краны и соединительная арматура.
Компрессор высокого давления
Для перекачки гелия из газгольдеров в баллоны.
Рабочее место оператора
Состав рабочего места определяется назначением комплекса: наблюдение, связь или ретрансляция. Оно обеспечивает управление целевым оборудованием и контроль его работы.
В комплексах наблюдения оператор получает изображение и дистанционно управляет видеокамерой. В комплектации «Мультиспектр» дополнительно используется тепловизионный канал.
Подбор оборудования
Для подбора комплектации укажите типоразмер Гелиоплана, назначение комплекса, расчётную высоту подъёма, место установки и доступное электропитание. Подберём лебёдку, привязную систему, причальное устройство и оборудование для работы с гелием.

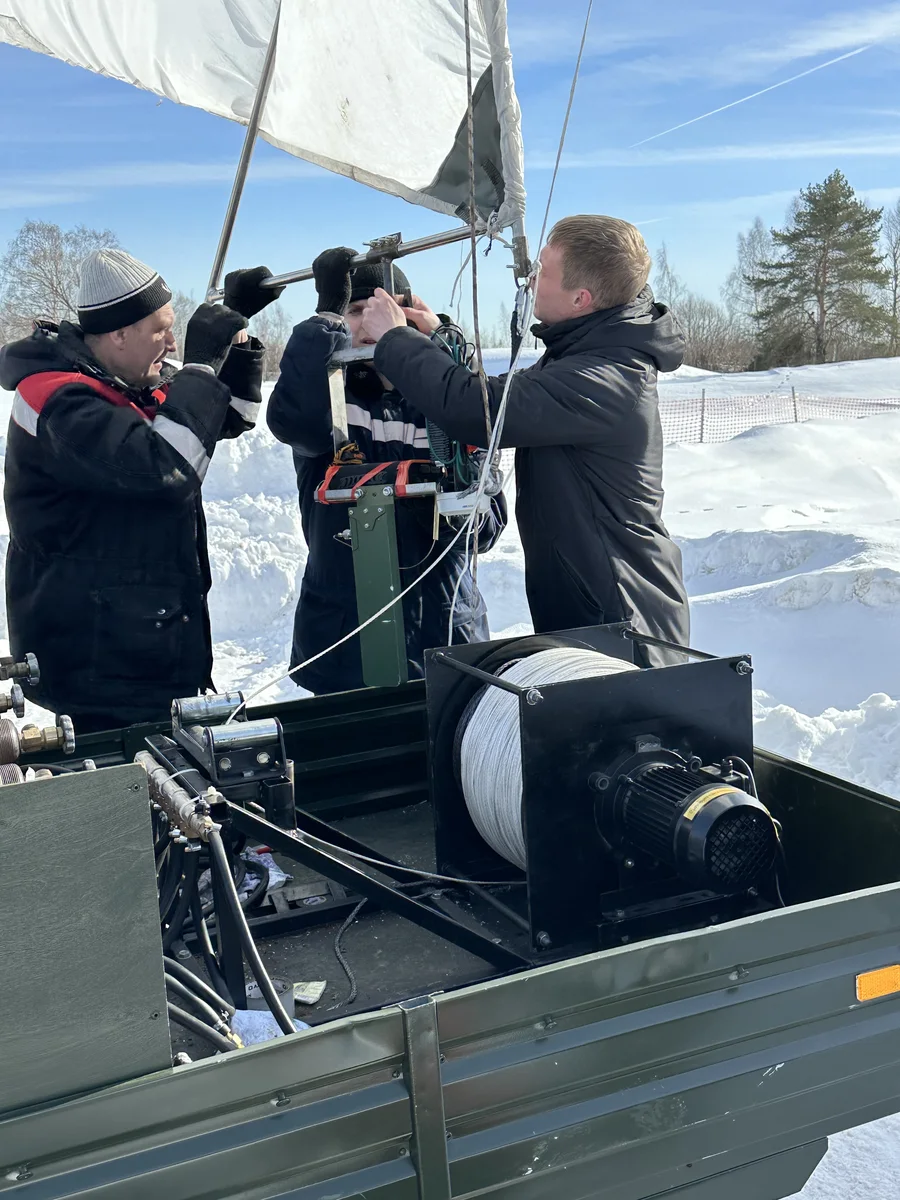

Подготовка операторов привязных аэростатов «Гелиоплан» включает теоретические занятия и практическое освоение комплекса. Программа охватывает подготовку оборудования, подъём и спуск аэростата, работу с полезной нагрузкой и действия в нештатных ситуациях.
Оболочка, крыло, привязная система, лебёдка и наземное оборудование. Сочетание подъёмной силы гелия и крыла.
Подготовка к эксплуатации
Выбор площадки, сборка комплекса, осмотр оборудования и предпусковые проверки.
Газобаллонное оборудование
Устройство баллонов, редукторов, коллекторов и соединительной арматуры. Правила работы с оборудованием комплекса.
Основы метеорологии
Оценка метеоусловий, работа с данными метеостанции и учёт условий эксплуатации аэростата.
Основы навигации и связи
Определение положения аэростата, организация связи между участниками расчёта и контроль каналов передачи данных.
Работа с гелием
Заполнение оболочки аэростата, безопасное обращение с газовым оборудованием, применение газгольдеров и возврат гелия на хранение.
Практическое управление
Работа с лебёдкой и привязным тросом, подъём, удержание на рабочей высоте, спуск и причаливание.
Полезная нагрузка
Управление видеокамерой, тепловизором и другим оборудованием комплекса. Контроль работы аппаратуры наблюдения, связи и ретрансляции.
Безопасность и обслуживание
Действия в нештатных ситуациях, осмотры, хранение, ведение эксплуатационной документации и основы использования воздушного пространства.

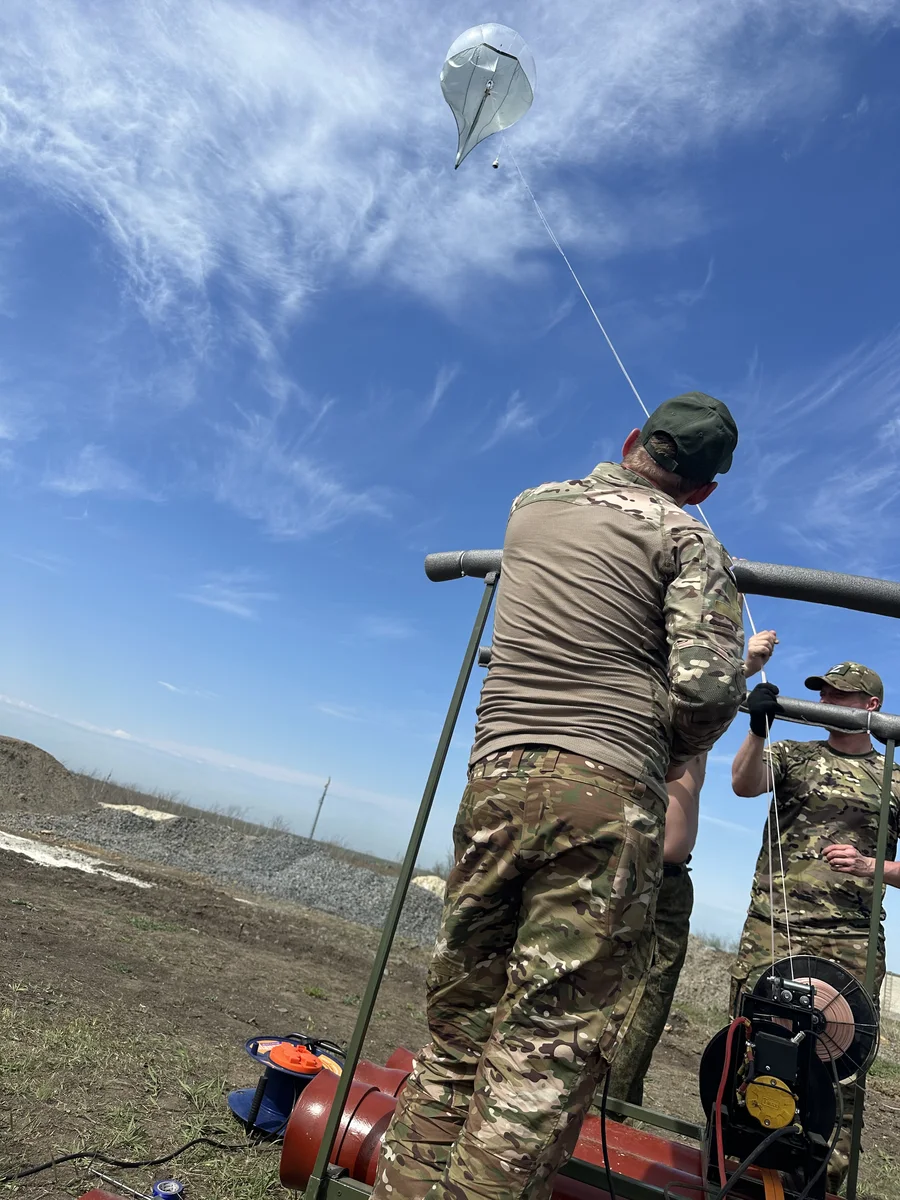

Практические занятия
На практических занятиях операторы отрабатывают полный цикл работы с Гелиопланом: от подготовки площадки и оборудования до спуска аэростата и завершения работ. Отдельное внимание уделяется взаимодействию участников расчёта, работе с привязной системой и обращению с гелием.
Упражнения подбираются с учётом типоразмера аэростата, установленного оборудования и задач заказчика. Работа с полезной нагрузкой отрабатывается для выбранной комплектации комплекса.
Проверка знаний и навыков
Обучение завершается проверкой теоретических знаний и практических навыков. Оцениваются знание устройства комплекса, последовательность подготовки и выполнения работ, соблюдение требований безопасности и действия в нештатных ситуациях.
Программа под ваш комплекс
Содержание подготовки подбирается под комплектацию аэростата и задачи заказчика. Для согласования программы укажите типоразмер Гелиоплана, состав оборудования, назначение комплекса и количество операторов.
На базе привязных аэростатов «Гелиоплан» создаются комплексы для защиты объектов, видео- и тепловизионного наблюдения, организации связи и ретрансляции широкополосных радиоканалов. В состав комплекса входят аэростат, целевое оборудование, привязная система, средства управления и обслуживания.
«Последний Рубеж» предназначен для создания физических препятствий для БПЛА самолётного типа на подступах к защищаемому объекту. Аэростаты «Гелиоплан» поднимают и поддерживают тросовые завесы и сети, дополняя общую систему защиты территории.
Предусмотрены наземное и морское исполнения. На суше аэростаты удерживаются наземными станциями, на акватории используются плавучие платформы с якорными системами. Количество аэростатов, расчётная высота подъёма и протяжённость завесы подбираются под задачу.
Компактный комплекс видеонаблюдения на базе аэростата объёмом 3 м³. Видеокамера на управляемом подвесе передаёт изображение на наземное рабочее место. Оператор дистанционно управляет направлением камеры, наблюдает за территорией и ведёт запись.
Комплекс наблюдения на базе аэростата объёмом 6 м³ с видеокамерой и тепловизором. Комплектация «Мультиспектр»1 позволяет получать видео и тепловое изображение. Управление камерами, просмотр и запись выполняются с наземного рабочего места.
1 «Мультиспектр»: сочетание видеокамеры видимого диапазона и тепловизора. ↑
Сравнение комплексов наблюдения
Параметр
ПАГ-3 «Видео»
ПАГ-6 «Мультиспектр»
Объём оболочки
3 м³
6 м³
Каналы наблюдения
Видео
Видео и тепловизор
Расчётная высота подъёма
До 500 м
До 1000 м
Лебёдка
Ручная
Электрическая, 12 В
Управление камерой
Дистанционное с земли
Дистанционное с земли
Расчётная высота подъёма зависит от полезной нагрузки и массы привязной системы. Параметры камер, дальность передачи изображения и продолжительность работы определяются выбранной комплектацией.
Связь и ретрансляция
«Гелиоплан» служит высотной платформой для антенн, радиооборудования и ретрансляторов. Комплекс подбирается для организации связи между удалёнными точками и передачи видео, голоса и данных.
4G и 5G
Размещение оборудования сетей мобильной связи.
MESH и MANET
Размещение узлов распределённых и самоорганизующихся радиосетей.
LoRa
Передача телеметрии и данных удалённых датчиков.
Широкополосные радиоканалы
Ретрансляция видео, голоса и данных.
Типоразмер аэростата, расчётная высота подъёма, антенны, радиооборудование и электропитание определяются задачами заказчика. Рабочие частоты и пропускная способность согласовываются при выборе комплектации.
Для выбранного решения подбираются лебёдка, привязная система, причальное устройство и оборудование для работы с гелием. Газгольдеры применяются для заполнения оболочки аэростата, приёма гелия и его хранения между применениями.
Предусмотрено обучение операторов работе с аэростатом, наземным оборудованием и полезной нагрузкой. Программа подготовки учитывает состав комплекса и задачи заказчика.
Сообщите назначение комплекса, место размещения и требования к наблюдению, связи или защите объекта. Подберём типоразмер Гелиоплана и состав оборудования, подготовим предложение по комплектации.
